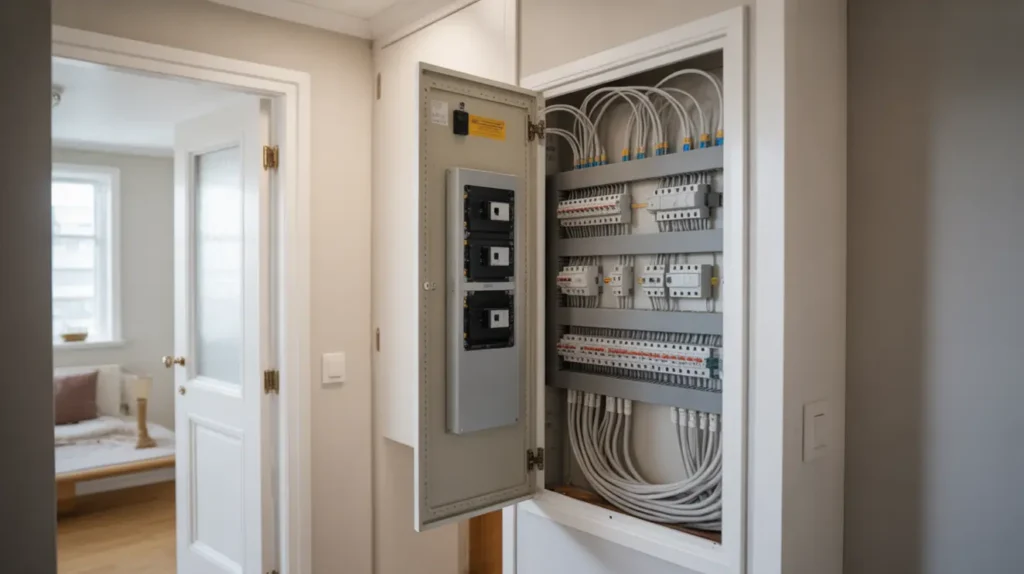

I ett radhus i Ursvik i Sundbyberg genomförde vi ett komplett byte av elcentral och invändigt elskåp. Den befintliga centralen med skruvsäkringar hade begränsat utrymme och otydliga märkningar, och boendet planerades för fler belastningar som spis, tvättmaskin och laddning av elcyklar. Uppdraget omfattade inventering, planering av kort driftstopp, frånkoppling i samråd med nätägaren samt demontering och ersättning av hela centralen och kapslingen med en modern lösning med automatsäkringar, huvudbrytare, jordfelsbrytare 30 mA och överspänningsskydd. Du fick i förväg information om tidplan och vad som skulle påverkas under bytet.
Arbetet startade med att göra anläggningen spänningslös och verifiera detta med tvåpolig spänningsprovare. Samtliga grupper märktes upp innan demontering. Vi kontrollerade ledararea och isolationsstatus i befintliga VP-rör och bytte spröd mantling där det behövdes. Ny kapsling monterades plant på vägg, genomföringar tätades med gummigenomföringar och dragavlastning installerades. I elskåpet separerades PEN till PE och N på huvudjordningsskena enligt SS 436 40 00, och potentialutjämningen mot vatten- och värmerör kompletterades. Den nya elcentralen byggdes på DIN-skena med dvärgbrytare per grupp, dedikerad jordfelsbrytare för våtrum och utomhus, samt typ 2 överspänningsskydd. Grupperna lastbalanserades över tre faser för att minska snedbelastning. Genomföringar i vägg och tak återställdes med godkänd brand- och fogmassa, och kablage lades upp med tydlig gruppering för framtida service.
Efter installationen utfördes mätningar av skyddsledarkontinuitet, isolationstest med 500 V DC, samt loopimpedans för att verifiera frånkopplingstider. Jordfelsbrytarna provades med instrument för att säkerställa rätt utlösningsström och utlösningstid, och fasföljd kontrollerades till spis. Alla grupper märktes om och en uppdaterad, laminerad gruppförteckning placerades i luckan. Vi dokumenterade anläggningen med foton och överlämnade protokoll. Återinkoppling och plombering koordinerades med nätägaren. Arbetsområdet städades och den gamla centralen omhändertogs som elavfall, så att du kunde ta anläggningen i bruk direkt.
Om du planerar att byta elcentral eller elskåp i Ursvik eller övriga Sundbyberg, hör av dig så tar vi fram ett upplägg som passar ditt radhus.
