KNX fastighetsautomation installerad och driftsatt i flerbostadshus, Rissne, Sundbyberg

Uppdraget omfattade installation och driftsättning av KNX fastighetsautomation i ett nyproducerat flerbostadshus i Rissne, Sundbyberg, åt en privat fastighetsägare. Målet var att samordna belysning i trapphus, entréer och garage, behovsstyrd värme i gemensamma utrymmen, övervakning av ventilation samt insamling av energivärden i ett robust KNX‑system. Leveransen genomfördes i nära samarbete med elentreprenören och förvaltningen och avslutades med fullständig dokumentation och överlämning under 2026.

Så utfördes arbetet

Arbetet inleddes med förstudie och samgranskning av relationsritningar, funktionsbeskrivning och I/O‑förteckning. Systemarkitekturen togs fram med våningsvisa KNX‑linjer och linjekopplare, ett KNX/IP‑gränssnitt för överordnad anslutning samt tydlig adresseringsplan. Riskpunkter identifierades i schakt och teknikrum, och kabelförläggning planerades med separationsavstånd till kraft och kommunikation. En materialspecifikation färdigställdes och tidplanen låstes i samråd med övriga discipliner så att installation och provning följde byggskedets etappindelning.

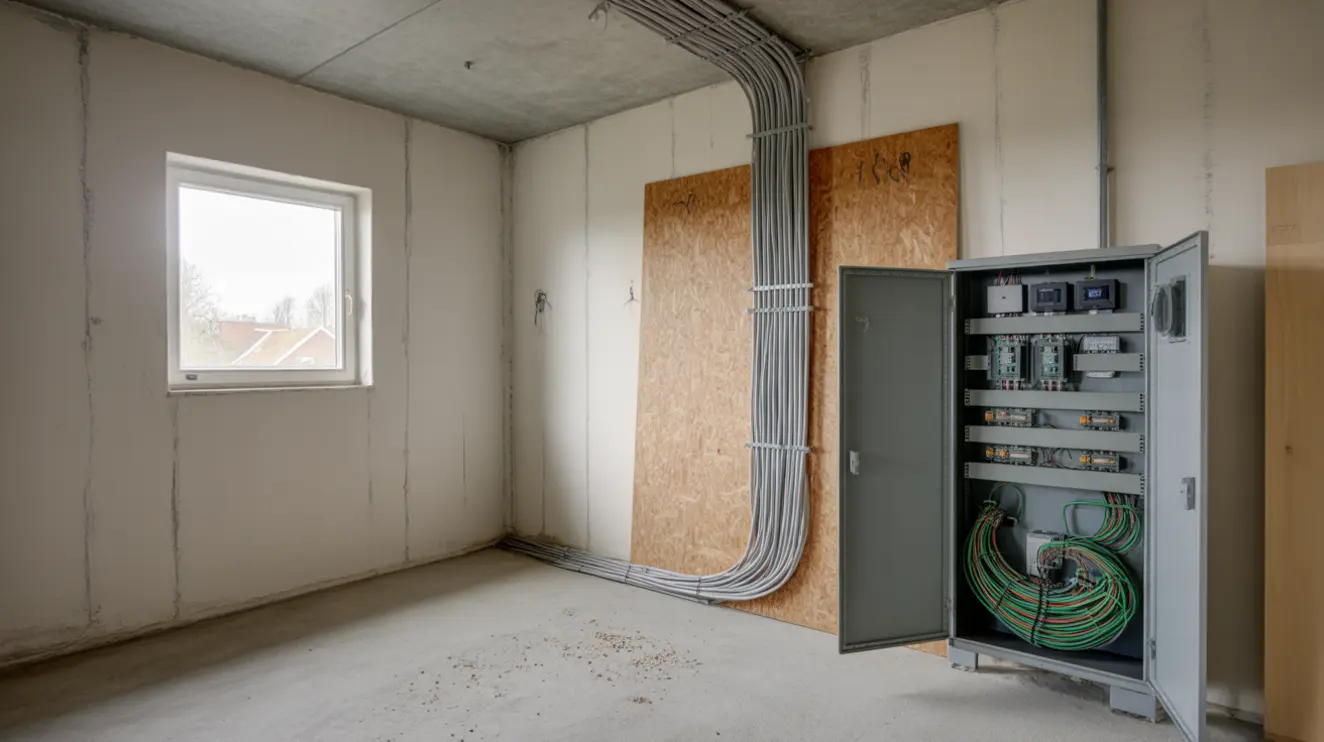

I nästa skede byggdes styrcentraler på DIN‑skena i källarplan och på takvåning. KNX‑strömförsörjningar med bussövervakning monterades och varje linje försågs med överspänningsskydd. Den gröna KNX‑busskabeln drogs i schakt och korridorer, klamrades och märktes enligt märkstandard och avslutades i kopplingsdosor på strategiska platser. KNX‑aktorer anslöts till belysningsgrupper i trapphus, källare och förråd, medan värmestyrningen i gemensamma utrymmen kopplades via styrventiler och givare. DALI‑belysning i trapphus integrerades genom KNX‑DALI‑gateways, vilket gav scenhantering för natt, dag och städ. Lägenhetscentraler förbereddes med bussmatning och märkta reservpunkter för framtida utökning, och nödvändiga gränssnitt till ventilationsaggregat och mätare anslöts via potentialfria kontakter och dedikerade gateways.

Programmeringen genomfördes i ETS6. Gruppadresser strukturerades per våning och funktion, filtertabeller sattes för att minimera onödig trafik och logikblock konfigurerades för tidsstyrning, närvarostyrning och skymningsberoende tändning. DALI‑armaturer adresserades och grupperades, och scenminnen spelades in med önskade ljusnivåer. Värmeregleringen parametrierades med lämplig hysteres och begränsningar för att undvika pendling. KNX/IP‑anslutningen testades i ett avskilt VLAN och säkrades med behörighetskontroller. Samtidigt kopplades M‑Bus‑mätare till en gateway för att skicka summerade energivärden till KNX för lokal visning och vidare presentation i fastighetsägarens överordnade system.

Driftsättningen avslutades med funktionstester tillsammans med förvaltare. Punktvisa I/O‑provningar, bussdiagnostik och telegramanalys genomfördes, och felindikeringar verifierades mot larmtabeller. Märkning och skyltning färdigställdes i centraler och på fältkomponenter, och relationshandlingar togs fram, inklusive ETS‑projektfil, linjetopologier, apparatlista och kopplingsscheman. En genomgång och utbildning hölls för driftorganisationen där daglig hantering, felsökning och backup av program redovisades. Resultatet gav en driftsäker, utbyggbar och överskådlig lösning som underlättade förvaltningen, förbättrade belysningskomforten i gemensamma ytor och gav spårbar energidata för uppföljning.
