Komplettering av utebelysning och eluttag vid innergård i Hallonbergen

Uppdraget omfattade komplettering av utebelysning och nya eluttag på en innergård i Hallonbergen, Sundbyberg, åt en bostadsrättsförening. Arbetet bedrevs under mars 2026 och slutfördes utan driftstopp för befintlig belysning. Målet var att skapa tryggare gångstråk, jämnare ljus och bättre tillgång till ström för trädgårdsskötsel och gårdsaktiviteter.

Så utfördes arbetet

Projektet inleddes med platsbesiktning där befintliga matningar, armaturplaceringar och skuggpartier dokumenterades. Vi genomförde ljusmätningar efter skymning och tog fram ett förslag med varmvita LED‑armaturer på 3000 K för att ge en trivsam men trygg miljö. Förslaget presenterade placeringspunkter längs huvudstråk, sittplatser och cykelparkeringar, samt reserverade uttagspunkter nära planteringar. Föreningen godkände lösningen och vi upprättade en tidplan som tog hänsyn till boendemiljö och bullerkänsliga tider.

Inför installationen märkte vi ut tänkta kabeldragningar och skyddsavstånd. Markarbeten utfördes till cirka 35–40 cm djup med sandbädd och varningsband. Vi lade N1XV 3G2,5 mm² i 50 mm kabelskyddsrör för belysningsgrupperna och separerade uttagsmatningar från belysning för tydlig selektivitet. Genomföringar tätades och samtliga övergångar skyddades med krympslang och rostfria klammer för lång livslängd i utomhusmiljö.

I gårdens befintliga elcentral uppgraderade vi skyddet med jordfelsbrytare typ A 30 mA för nya grupper och dimensionerade dvärgbrytare efter last. Vi installerade skymningsrelä med astronomiskt ur för styrning av samtliga nya armaturer och lade in nattsänkning under lågtrafik för att reducera bländning. Dragavlastningar och märkning genomfördes enligt vårt egenkontrollprogram, vilket förenklade framtida service.

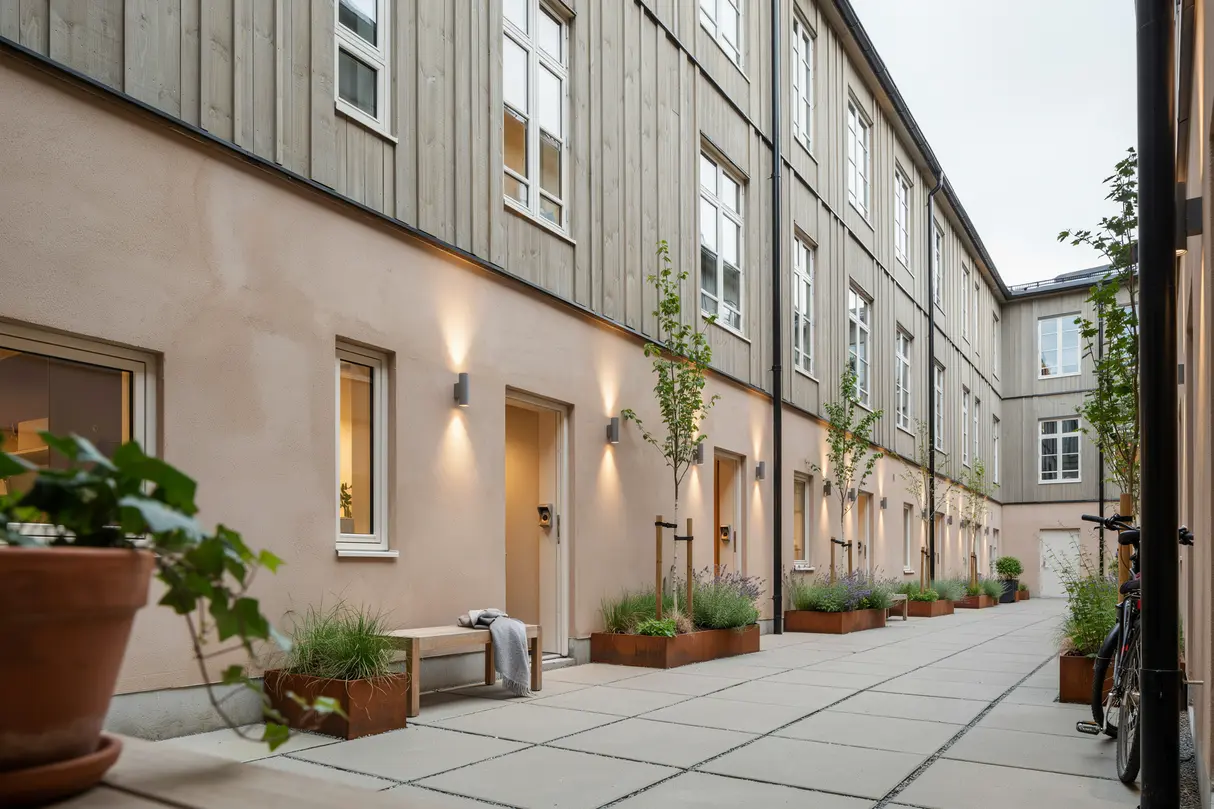

Armaturerna monterades på fasad och stolpe där det passade bäst. Vi använde pulverlackerad aluminium med kapslingsklass IP65 och slagtålighet IK08. Monteringsplattor och distanser i rostfritt stål gav stabil infästning i både tegel och betong. Kablar drogs dolt där det gick, och synliga sträckor klamrades rakt och prydligt. Vi riktade armaturerna för att belysa gångytor och entréer utan att störa lägenhetsfönster. Efter inkoppling verifierade vi ljusspridning och justerade vinklar för att nå önskad jämnhet.

De nya eluttagen placerades strategiskt nära förråd, odlingslådor och cykelparkering. Vi använde vägg- och stolpmonterade uttag i robust kapsling IP44 med fjäderbelastade lock. Uttag lades på egna grupper med separat jordfelsbrytare för säker användning av högförbrukande trädgårdsutrustning. Samtliga uttag märktes med gruppbeteckning och placering, vilket underlättade felsökning och avläsning i centralen.

När installationen färdigställdes genomförde vi isolationsprovning, kontinuitetsmätning och funktionsprov av skymningsrelä och nattsänkning. Gångstråk, sittplatser och gårdens mittyta fick en tydligare rumsbildning och skuggpartierna minskade. Boende rapporterade förbättrad trygghetskänsla och fastighetsskötaren fick betydligt smidigare förutsättningar för säsongsarbete genom de nya uttagen. Vi överlämnade relationsritning, uppdaterad gruppförteckning och driftinstruktioner, samt dokumentation av egenkontroller och foton på montagepunkter. Projektet avslutades enligt tidplan och innergården uppnådde en balans mellan tryggt funktionsljus och behaglig kvällsstämning.
